TESTE DE COMPRESSÃO DO CORSA COM OSCILOSCOPIO

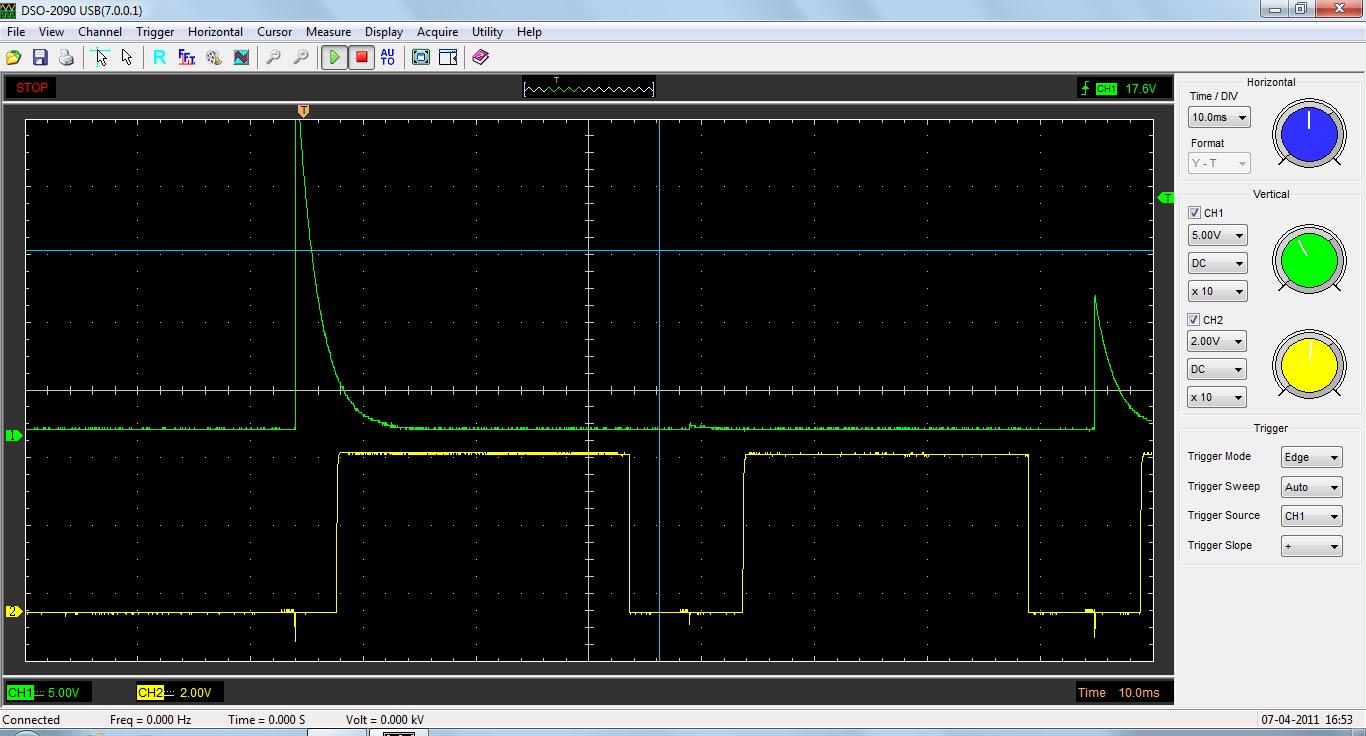

ESTA IMAGEM ABAIXO, É DO TESTE DE COMPRESSÃO DO MOTOR DO CORSA, COM AUXÍLIO DO OSCILOSCÓPIO E UM TRANSDUTOR DE PRESSÃO NO ORIFÍCIO DA VELA. EM AMARELO TEMOS A ONDA DE
COMPRESSÃO DO PRIMEIRO CILINDRO E EM VERDE A ONDA DE IGNIÇÃO DO CILINDRO 1 E 4. ESTA IMAGEM É MUITO IMPORTANTE
PARA O DIAGNOSTICO DO MOTOR PORQUE POR MEIO DELA PODEMOS VER ALEM DA COMPRESSÃO DO CILINDRO A PRESSÃO
DO ESCAPAMENTO CASO ESTE ESTEJA COM OBSTRUÍDO POR

  • EXEMPLO
1 = PMS CILINDRO 1
2 = PMS CILINDRO 1
3 = IGNIÇÃO CILINDRO 1
4 = IGNIÇÃO CILINDRO 4
5 = IGNIÇÃO CILINDRO 1
6 = IGNIÇÃO CILINDRO 3
7 = IGNIÇÃO CILINDRO 2
